4. 二次开发接口概述

4. 二次开发接口概述

上述软件系统中模块大多数均使用 AimRT 作为底层框架，AimRT 是一款对标 ROS2 的机器人运行时底层框架，由智元机器人公司在 2024/09 开源，AimRT 中提供了两种基本的底层通信方式，分别为 Channel 和 RPC（更多内容可以参考 AimRT 官方文档），其中两种通信方式又可以对应多个不同通信后端。

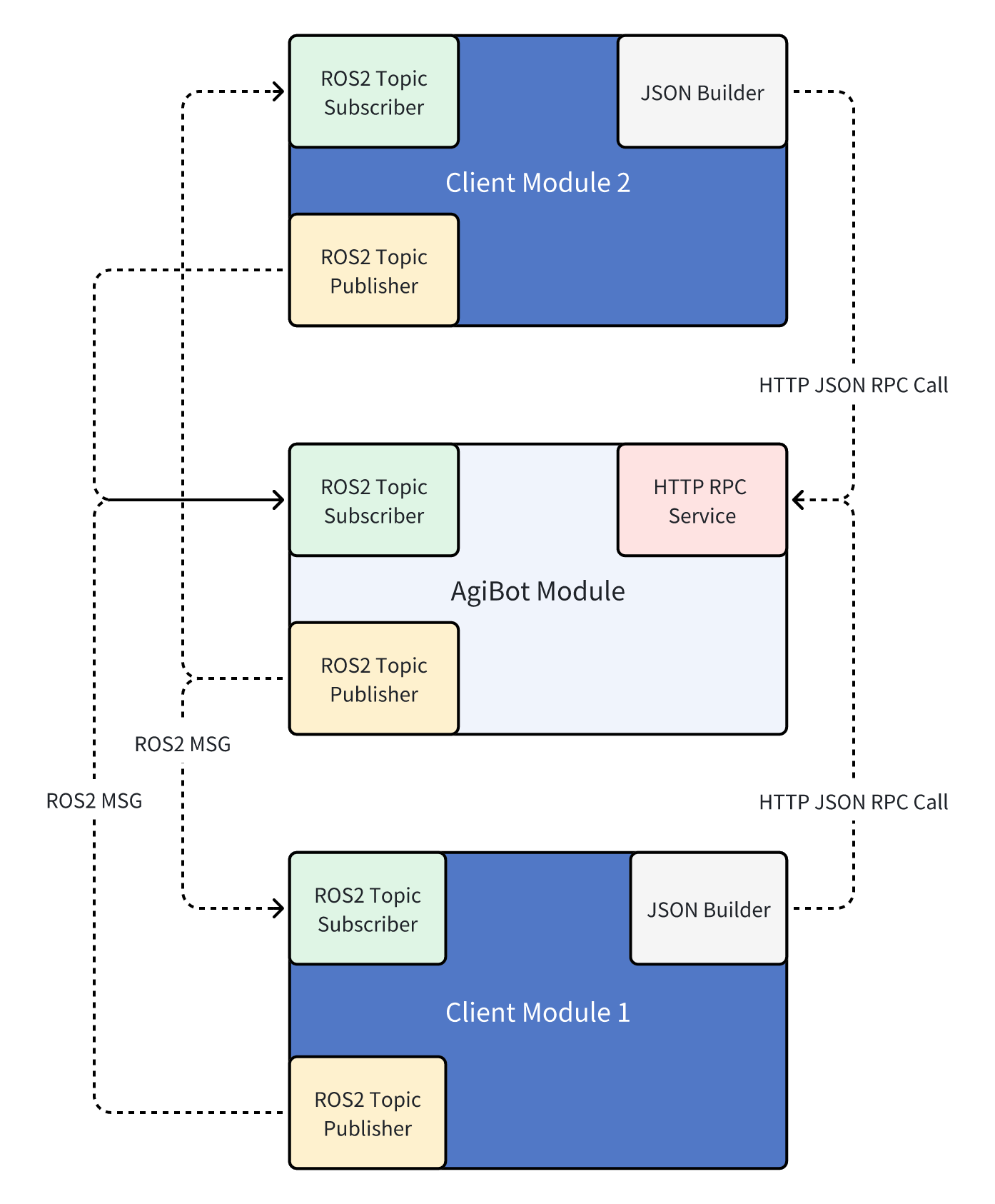

为降低二次开发心智负担，我们为二次开发提供了两种形式使用较为简单和通用的接口，分别为 HTTP JSON RPC 和 ROS2 Topic，其中 HTTP JSON RPC 适用于低频接口多对一调用，ROS2 Topic 适用于高频接口多对多调用。以下为二者图示

针对开发语言，二次开发程序并不限制任何开发语言，只要能收发 HTTP 消息即可调用所有 HTTP JSON RPC 接口，只要支持 ROS2 Humble 版本能收发 ROS2 话题消息即可调用所有本体 ROS2 Topic 接口。

这里给出两个具体的接口调用示例，建立更加清晰的接口认知：

4.1 HTTP JSON RPC

以下为获取电池电量的命令行 RPC 请求示例

bash
curl -i     -H 'content-type:application/json' \
            -H 'timeout: 1000'   -X POST 'http://127.0.0.1:56421/rpc/aimdk.protocol.HalBmsService/GetBmsState' \
            -d '{}'

其中

  • 127.0.0.1 为机器人 X86 开发板的 IP 地址，这里填写的为 localhost 地址，只能在 X86 本地进行调用，如需远程调用，可将该 IP 改为机器人 X86 开发板 WiFi 网卡对应的 IP（可通过 AimMaster 软件查看或在 X86 上执行 ip a 进行查询）。
  • 56421 相应服务的 HTTP 端口号，这个一般会在详细接口示例中给出。
  • content-type:application/json 为请求头，表示请求体为 json 格式，必须要加上这个请求头。
  • timeout: 1000 为请求头，表示请求超时时间，单位为毫秒，这里设置为 1000 毫秒，即 1 秒，该字段可以不设置。
  • aimdk.protocol.HalBmsService/GetBmsState 为获取电池状态的 RPC 接口名称，各个接口的具体名称在对应接口的文档和示例中可以找到。
  • '{}' 为请求体，这里为空代表其中的字段都为默认值，如果需要传入特定字段，可以传入 json 字符串，例如 '{"bms_state": 1}' 表示传入 bms_state 字段，值为 1（仅为举例，具体字段名称和值需要参考对应接口的文档和示例）。

4.2 ROS2 Topic

4.2.1 环境变量设置

话题接口采用 ROS2 原生话题，机上默认使用 ROS2 Humble with Fastdds，在调用任意 ROS2 Topic 接口之前必须设置一些环境变量，如下：

bash
source /opt/ros/humble/setup.bash
export ROS_DOMAIN_ID=232
export ROS_LOCALHOST_ONLY=0
export FASTRTPS_DEFAULT_PROFILES_FILE=/agibot/software/v0/entry/bin/cfg/ros_dds_configuration.xml

如果您的程序需要以 root 权限启动则将上述 dds 配置文件改为使用以下配置文件：

bash
export FASTRTPS_DEFAULT_PROFILES_FILE=/agibot/software/v0/entry/bin/cfg/privileged_ros_dds_configuration.xml

在 ros_dds_configuration.xml 中同时启用了共享内存通信和 udp 通信，而在 privileged_ros_dds_configuration.xml 中则仅启用了 udp 通信，用以规避共享内存的权限问题。

4.2.2 QoS 设置

另外还需注意机上话题默认 QoS 为

yaml
  history: keep_last
  depth: 10
  reliability: best_effort

使用时需保持 QoS 一致以保证通信顺畅。

4.2.3 调用示例

以下为订阅关节状态的 ROS2 Topic 示例脚本。

python
#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from rclpy.qos import QoSHistoryPolicy, QoSProfile, QoSReliabilityPolicy
from sensor_msgs.msg import JointState

class JointStateSubscriber(Node):
    def __init__(self, topic_name: str):
        super().__init__("joint_state_subscriber")

        self.topic_name = topic_name

        qos_profile = QoSProfile(
            history=QoSHistoryPolicy.KEEP_LAST, depth=10, reliability=QoSReliabilityPolicy.BEST_EFFORT
        )

        self.subscription = self.create_subscription(JointState, topic_name, self.listener_callback, qos_profile)

    def listener_callback(self, msg: JointState):
        self.get_logger().info(f"=== Received {self.topic_name} ===")
        self.get_logger().info(f"  header: {msg.header}")
        self.get_logger().info(f"  name: {msg.name}")
        self.get_logger().info(f"  position: {msg.position}")
        self.get_logger().info(f"  velocity: {msg.velocity}")
        self.get_logger().info(f"  effort: {msg.effort}")

def main(args=None):
    rclpy.init(args=args)
    # 手臂关节状态: /motion/control/arm_joint_state
    # 脖子关节状态: /motion/control/neck_joint_state
    joint_state_node = JointStateSubscriber("/motion/control/arm_joint_state")
    try:
        rclpy.spin(joint_state_node)
    except KeyboardInterrupt:
        pass
    finally:
        joint_state_node.destroy_node()
        rclpy.shutdown()

if __name__ == "__main__":
    main()

4.2.4 ROS2 话题外部 PC 通信

为保证机上 ROS2 通信稳定性，我们修改了机上 DDS 通信的配置文件，对于非 root 进程默认启用了共享内存通信和 UDP 通信，如下所示（位于 X86 开发板上 /agibot/software/v0/entry/bin/cfg/ros_dds_configuration.xml）：

xml
<?xml version="1.0" encoding="UTF-8"?>
<dds>
  <profiles xmlns="http://www.eprosima.com/XMLSchemas/fastRTPS_Profiles">
    <transport_descriptors>
      <transport_descriptor>
        <transport_id>UDPv4_transport</transport_id>
        <type>UDPv4</type>
        <interfaceWhiteList>
          <address>127.0.0.1</address>
          <address>10.42.0.100</address>
        </interfaceWhiteList>
      </transport_descriptor>
      <transport_descriptor>
        <transport_id>SHM_transport</transport_id>
        <type>SHM</type>
        <segment_size>8388608</segment_size>
        <port_queue_capacity>1024</port_queue_capacity>
      </transport_descriptor>
    </transport_descriptors>

    <participant profile_name="participant_profile" is_default_profile="true">
      <rtps>
        <useBuiltinTransports>false</useBuiltinTransports>
        <userTransports>
          <transport_id>SHM_transport</transport_id>
          <transport_id>UDPv4_transport</transport_id>
        </userTransports>
      </rtps>
    </participant>
  </profiles>
</dds>

其中网卡白名单配置了 127.0.0.1 和 10.42.0.100 两个 IP，分别为本地回环 IP 和遥操所需网卡 IP，如需在三方 PC 或加装的工控机上接受和发送对应的 ROS2 Topic，需要在白名单（privileged 和非 privileged 都需要加）中添加一项本机网卡 ip（一般可选 192.168.2.50 即为机器人背后调试网口固定 ip，另可选预留加装算力板网口固定 ip 192.168.100.100），添加完成后重启机器人通过有线连接至对应网口即可进行相应通信。

两个进程使用非对称 dds 白名单在 ROS2 Humble 版本有时会导致不可预测的通信问题，请务必确保 dds 白名单配置保持一致。

参考：https://github.com/eProsima/Fast-DDS/pull/3733
